后備式UPS，又稱非在線式UPS，又稱離線式（off line）。新標準IEC62040-3規定為被動后備式。
★運行原理
在市電正常時，由市電通過簡單穩壓濾波輸出供給用電設備，蓄電池處于充電狀態。當停電時，逆變器工作，將電池提供的直流電轉變?yōu)榉€(wěn)定的交流電輸出給用電設備。由于平時市電正常時，逆變器是不工作的，只有在市電停電蓄電池放電時才開始工作，所以這種UPS被稱為后備式UPS。
★電路結構

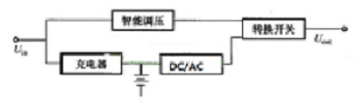

后備式UPS電路結構
●充電器。當市電正常時，充電器對蓄電池進行充電和浮充電。
●以DC/AC逆變器。當市電存在時，逆變器不工作;市電中斷時，由它將直流電(由蓄電池供給)轉變成符合負載要求的交流電，電壓波形有方波、準方波和正弦波3種形式。
●輸出轉換開關。當市電存在時，輸出轉換開關接通輸入電源，向負載供電;市電中斷時，輸出轉換開關在斷開市電回路的同時接通逆變器，由逆變器繼續向負載供電。
●智能調壓電路。市電存在時，智能調壓電路可用來調節并穩定輸出電壓。
★應用領域
后備式UPS主要適用于市電波動不大，對供電質量要求不高的場合。特別適用于個人電腦，網絡設備、娛樂設備、家用路由器、家用影音、娛樂系統、POS 機設備、ATM 柜員機、廣告機等設備。后備式UPS切換時間一般小于10毫秒 ，因此不適合用在關鍵性的供電不能中斷的場所。不過實際上切換時間很短，而一般計算機或用電設備本身的交換式電源供應器在斷電時應可維持10毫秒左右，用電設備一般不會因?yàn)檫@個切換時間而出現問題。
